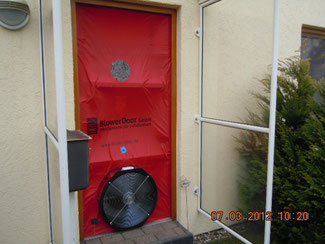

Blower Door Messung: Aufbau der Messanlage

Die Aufnahme zeigt die Montage eines Blower-Door-Messgeräts im Türrahmen eines Einfamilienhauses.

Das Messsystem besteht aus einer luftdichten roten Plane, die im Türrahmen eingespannt ist. In der Mitte befindet sich ein leistungsstarker Ventilator, der während der Messung entweder Unterdruck oder Überdruck im Gebäude erzeugt. Daneben ist ein Messgerät mit digitalen Anzeigen sichtbar, das den Luftaustauschwert erfasst und dokumentiert.

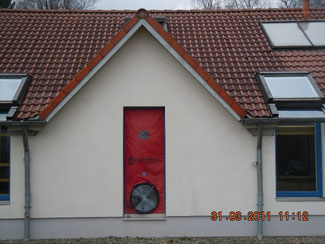

Blower Door Messung: Unterdruckhaltung

Die Aufnahme zeigt eine Blower-Door-Messung im Unterdruckverfahren. Deutlich sichtbar ist die rote Folie, die durch den erzeugten Unterdruck nach innen gedrückt wird. Diese Folie ist Teil des Messrahmens, der luftdicht in eine Türöffnung eingesetzt wurde. Durch das Gebläse im Messgerät wird Luft aus dem Gebäude abgesaugt, wodurch ein Druckunterschied zwischen Innen- und Außenraum entsteht. Dies führt dazu, dass Luft durch undichte Stellen in der Gebäudehülle nachströmt.

Blower Door Messung: Leckageortung am Türelement

Die Aufnahme zeigt die Leckageortung mittels Nebelverfahren. Deutlich sichtbar ist der austretende Nebel entlang des Türrahmens, was auf eine undichte Stelle hinweist. Der Türrahmen schließt nicht ordnungsgemäß, sodass ungewollte Luftströmungen entstehen. Dies kann zu Wärmeverlusten, Zugluft und erhöhtem Energieverbrauch führen. Die Aufnahme verdeutlicht, wie das Nebelverfahren gezielt Leckagen sichtbar macht, sodass die undichte Stelle schnell erkannt und fachgerecht abgedichtet werden kann.

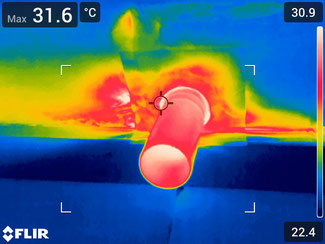

Blower Door Messung: Konvektive Wärmebrücke

Die Aufnahme zeigt eine konvektive Wärmebrücke, die durch eine Undichtigkeit an der Rohrdurchdringung entstanden ist. Deutlich sichtbar sind die roten Warmluftfahnen, die aufsteigende warme Luft darstellen. Durch diese Luftleckage entsteht ein kontinuierlicher Wärmeverlust, der nicht nur den Energieverbrauch erhöht, sondern auch zu Feuchtigkeitsproblemen und möglichen Kondensationsschäden in der Bausubstanz führen kann.

Siehe nachfolgendes Schadenbild!

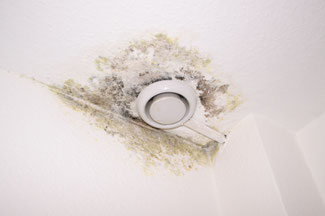

Blower Door Messung: Konvektive Wärmebrücken - Folgeschäden

Die Aufnahme verdeutlicht die Bedeutung einer luftdichten Gebäudehülle und zeigt, wie eine unzureichend abgedichtete Rohrdurchführung zu erheblichen Feuchteschäden und Schimmelbildung führen kann.

Blower Door Messung: Leckageortung

Die Aufnahme zeigt die Ortung einer konvektiven Wärmebrücke mit einem Anemometer. Das Messgerät erfasst eine deutliche Luftströmung, die aus einer undichten Stelle in der Gebäudehülle austritt.

Die konvektive Wärmebrücke entsteht durch ungewollte Luftbewegungen, die warme Raumluft nach außen und kalte Außenluft nach innen transportieren. Dies führt zu lokalen Temperaturunterschieden, die auf der Aufnahme möglicherweise durch eine zusätzliche Wärmebildkamera sichtbar gemacht wurden.

Blower Door Messung: Folgeschäden durch Konvektion

Die Aufnahme zeigt eine konvektive Wärmebrücke mit bereits sichtbaren Folgeschäden durch Tauwasseransammlung. An der betroffenen Stelle ist eine starke Feuchtigkeitskonzentration erkennbar, verursacht durch unkontrollierte Luftströmungen, die warme Raumluft in kalte Bereiche transportieren. Dies führt zur Abkühlung der feuchten Luft, wodurch Tauwasser kondensiert.

Siehe nachfolgendes Schadenbild!

Blower Door Messung: Folgeschäden durch Konvektion

Deutlich sichtbar sind Feuchteflecken, möglicherweise begleitet von Schimmelbildung oder Materialschäden. Die Wärmebrücke kann langfristig die Bausubstanz gefährden, da wiederholte Durchfeuchtung zu Putzabplatzungen, Holzfäule oder Korrosion von Bauteilen führen kann. Die Aufnahme verdeutlicht die negativen Auswirkungen von unzureichender Wärmedämmung und Luftdichtheit, wodurch energieeffiziente Maßnahmen erforderlich werden, um die Feuchtigkeitsprobleme nachhaltig zu beheben.

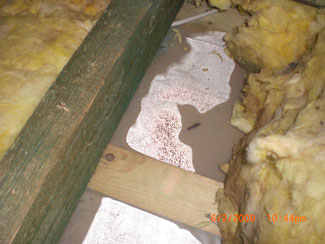

Die Aufnahme zeigt eine konvektive Wärmebrücke mit den daraus resultierenden Folgeschäden, die mithilfe einer Endoskopieuntersuchung sichtbar gemacht wurden.

Deutlich erkennbar ist eine Tauwasseransammlung im Hohlraum, die durch unkontrollierte Luftströmungen innerhalb der Dämmkonstruktion entstanden ist. Dank der Endoskopie konnte die versteckte Tauwasserbildung frühzeitig erkannt werden, sodass gezielte Maßnahmen zur Beseitigung der Leckage und Verbesserung der Dämmung ergriffen werden können.
